Bản vẽ điện nhẹ là tài liệu quan trọng trong thi công hệ thống mạng và thiết bị thông minh. Vậy cách đọc bản vẽ điện nhẹ như thế nào là chuẩn để thi công chính xác? Hãy cùng T2QWIFI tìm hiểu chi tiết qua nội dung sau!
Hướng dẫn cách đọc bản vẽ điện nhẹ CHI TIẾT từ A đến Z

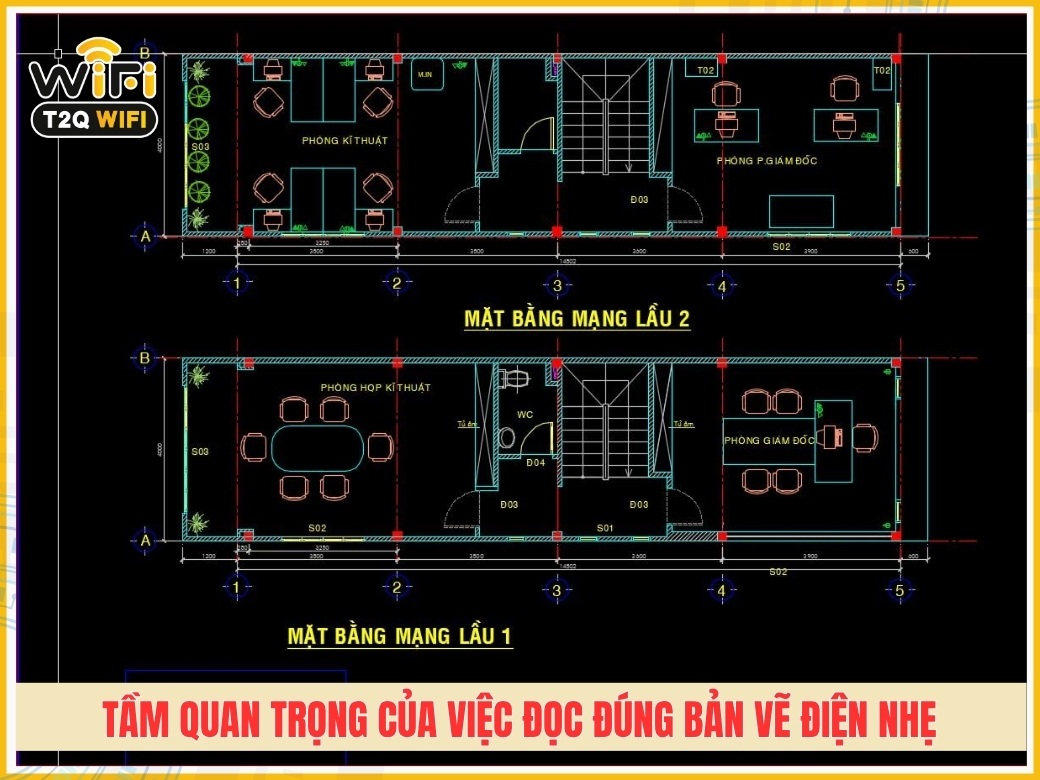

Tầm quan trọng của việc đọc đúng bản vẽ điện nhẹ
Tầm quan trọng của việc đọc đúng bản vẽ điện nhẹ
Bản vẽ điện nhẹ là bản thiết kế chi tiết vị trí, cách bố trí và kết nối các thiết bị trong hệ thống điện nhẹ. Việc đọc đúng bản vẽ mang lại nhiều lợi ích:
Giao tiếp chính xác: Ký hiệu chuẩn tạo ngôn ngữ chung cho kỹ sư, thiết kế viên và thợ điện, tránh hiểu lầm khi thi công;
Tiết kiệm thời gian và chi phí: Diễn đạt giải pháp kỹ thuật nhanh chóng, không mất thời gian giải thích từng chi tiết;
Đảm bảo an toàn: Cung cấp thông tin về yêu cầu kỹ thuật, vị trí thiết bị và thông số an toàn cần tuân theo;
Quản lý dự án hiệu quả: Theo dõi tiến độ, kiểm tra công việc dễ dàng, giảm rủi ro do thông tin sai lệch;
Tương thích quốc tế: Bản vẽ có thể được hiểu bởi đội ngũ đa dạng từ nhiều quốc gia.

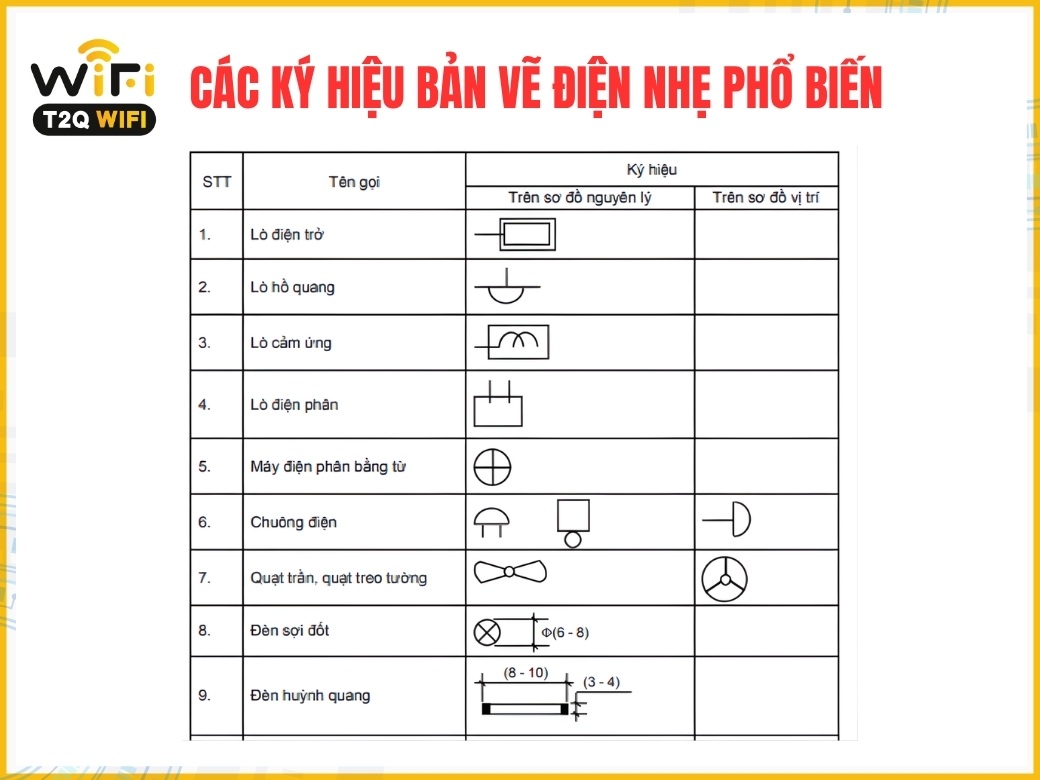

Các ký hiệu bản vẽ điện nhẹ phổ biến
Các ký hiệu bản vẽ điện nhẹ phổ biến
Để đọc bản vẽ điện nhẹ, bạn cần nắm vững các ký hiệu chuẩn sau:
Đèn chiếu sáng:
Đèn trần: Biểu diễn bằng hình tròn có dấu chéo ở giữa;
Đèn tường: Hình chữ nhật hoặc hình tròn kèm mũi tên chỉ ra khỏi tường.
Ổ cắm điện:
Ổ cắm đơn: Hình chữ nhật nhỏ;
Ổ cắm đôi: Hai hình chữ nhật nhỏ nối liền nhau.
Công tắc:
Công tắc đơn: Hình chữ nhật với đường chéo;
Công tắc ba chiều: Hai công tắc đơn được nối bằng một đường liên kết.
Hệ thống báo cháy:
Cảm biến khói: Hình tròn kèm chữ “S” ở giữa;
Báo động cháy: Hình tròn có chữ “F” ở giữa.
Hệ thống an ninh:
Camera an ninh: Hình tam giác với vòng tròn ở đỉnh;
Cảm biến chuyển động: Hình tròn với mũi tên hướng ra xung quanh.
Thiết bị truyền thông:
Điểm kết nối mạng: Hình vuông kèm dấu chéo và chữ “N”;
Ổ cắm điện thoại: Hình vuông với chữ “T” ở giữa.
Thiết bị giải trí và điện tử:
Loa: Hình tròn hoặc hình vuông với chữ “SP”;
TV, màn hình: Hình chữ nhật với một đường chéo.
Dây dẫn và mạch điện:
Dây dẫn: Đường thẳng nối các thiết bị;
Mối nối dây: Điểm nơi các dây dẫn gặp nhau và kết nối.
Thiết bị điều khiển từ xa:
Remote Control: Hình chữ nhật với nhiều nút bấm bên trong.
Hệ thống điều hòa không khí:
Cảm biến nhiệt độ: Hình tròn với chữ “T” ở giữa.

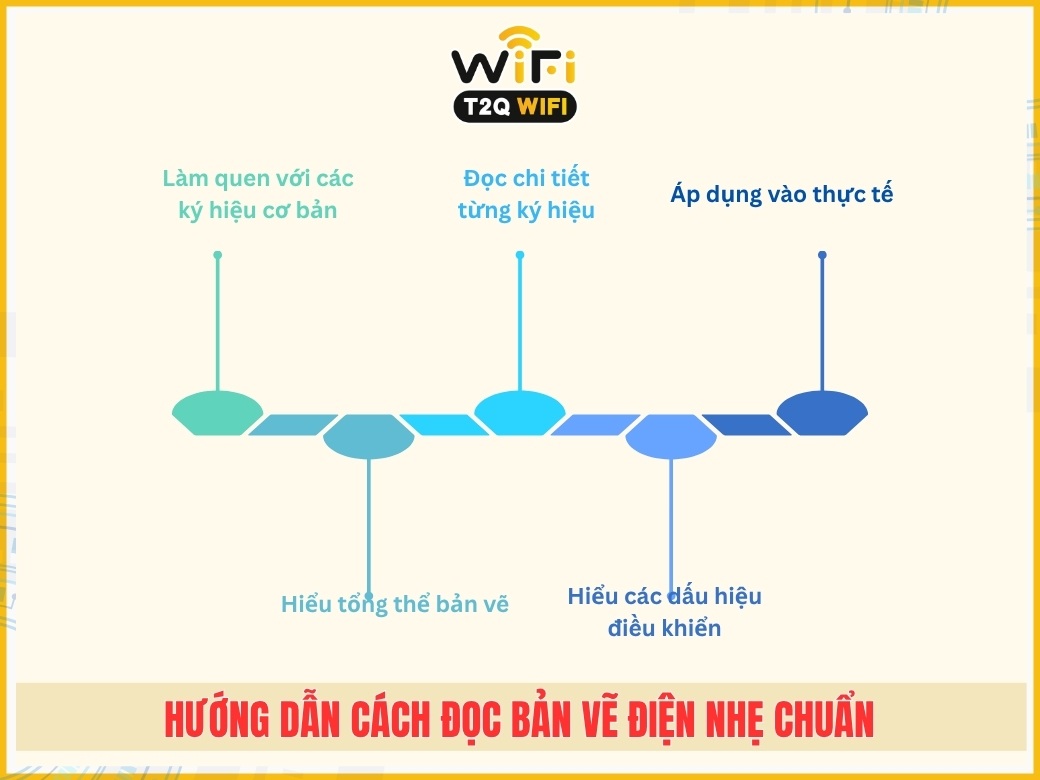

Hướng dẫn cách đọc bản vẽ điện nhẹ chuẩn
Hướng dẫn cách đọc bản vẽ điện nhẹ chuẩn
Để nắm vững và vận dụng hiệu quả bản vẽ điện nhẹ, bạn cần theo dõi từng bước hướng dẫn sau đây:

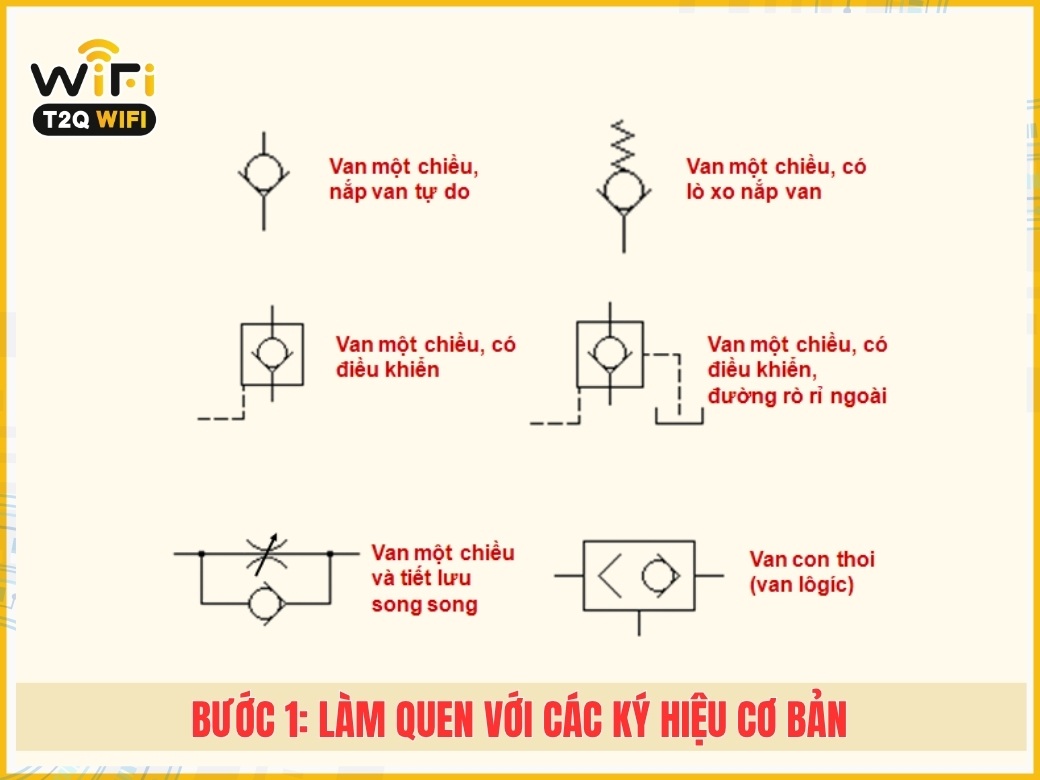

Bước 1: Làm quen với các ký hiệu cơ bản
Bước 1: Làm quen với các ký hiệu cơ bản
Nhận diện thiết bị chính: Bắt đầu bằng việc làm quen với các ký hiệu cơ bản như đèn, ổ cắm, công tắc, cảm biến an ninh và các thiết bị truyền thông;
Sử dụng bảng tra cứu: Luôn giữ một bảng ký hiệu điện nhẹ tham khảo để dễ dàng đối chiếu khi đọc bản vẽ.

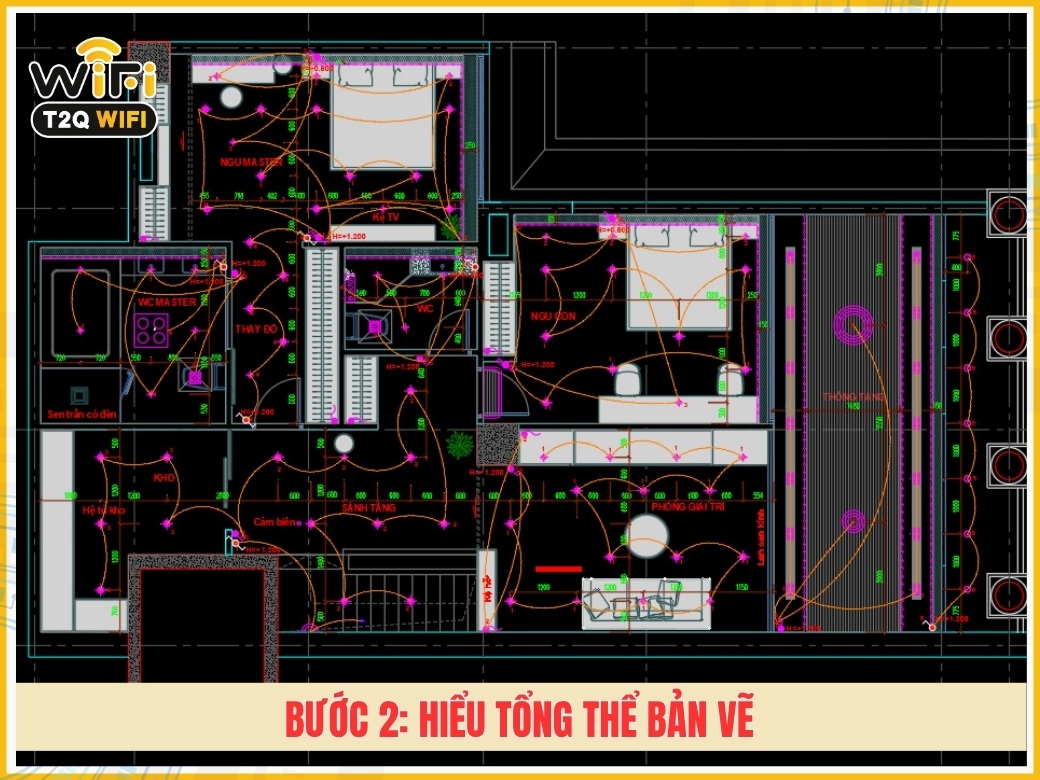

Bước 2: Hiểu tổng thể bản vẽ
Bước 2: Hiểu tổng thể bản vẽ
Phân vùng rõ ràng: Xác định các khu vực khác nhau trên bản vẽ, ví dụ phòng khách, phòng ngủ, phòng làm việc…
Định vị thiết bị: Xác định vị trí cụ thể của từng thiết bị điện nhẹ trong các khu vực đã phân.

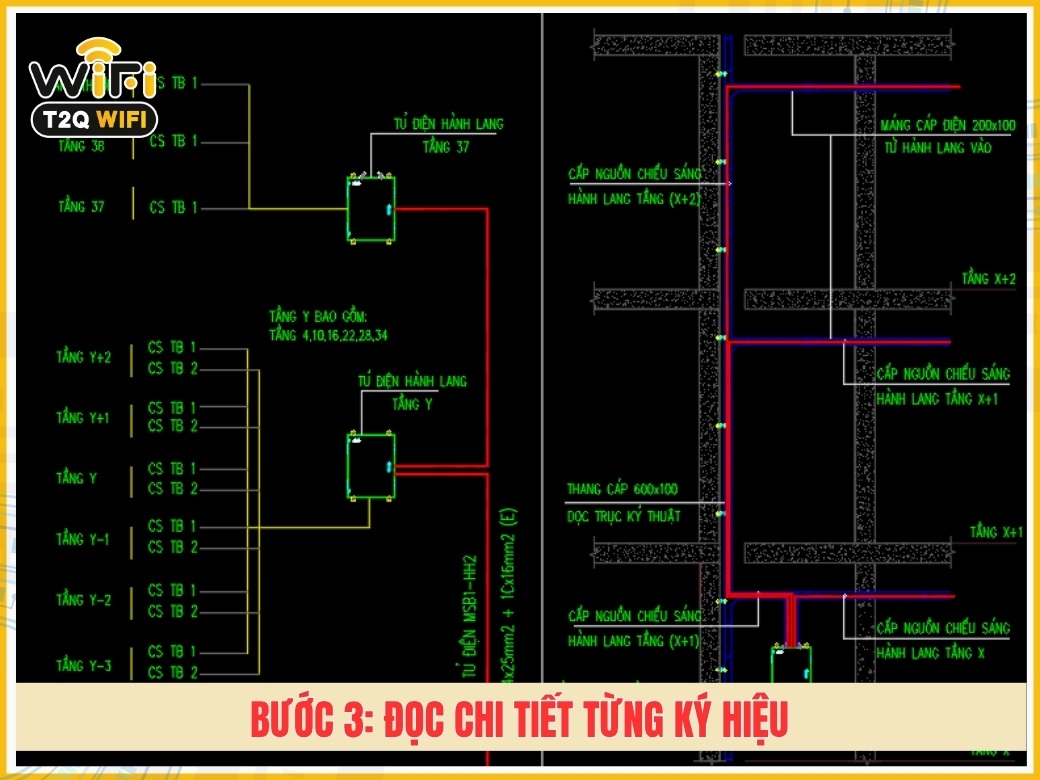

Bước 3: Đọc chi tiết từng ký hiệu
Bước 3: Đọc chi tiết từng ký hiệu
Đối chiếu với bảng ký hiệu: Kiểm tra từng ký hiệu và hiểu rõ chức năng, mục đích của thiết bị đó;
Quan sát liên kết: Chú ý cách các ký hiệu được kết nối, đặc biệt là dây dẫn và các mối nối, để nắm được luồng điện và hệ thống hoạt động.

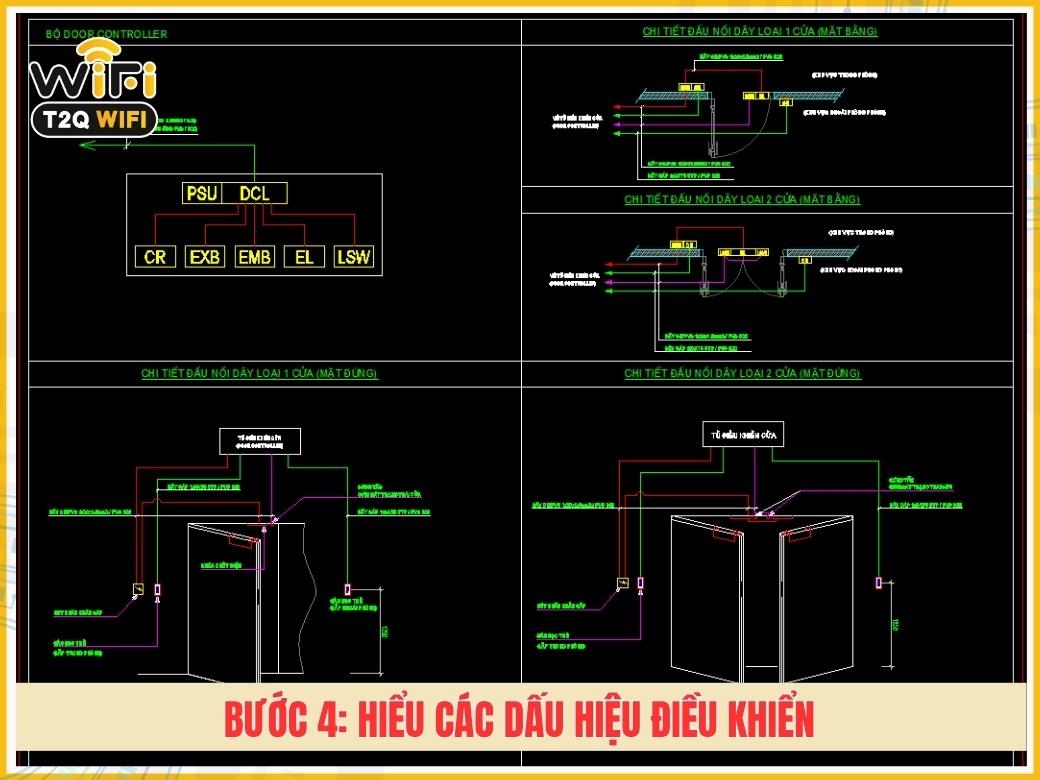

Bước 4: Hiểu các dấu hiệu điều khiển
Bước 4: Hiểu các dấu hiệu điều khiển
Xem xét vị trí công tắc, bộ điều khiển và cách chúng tương tác với thiết bị khác để điều khiển hệ thống hiệu quả.

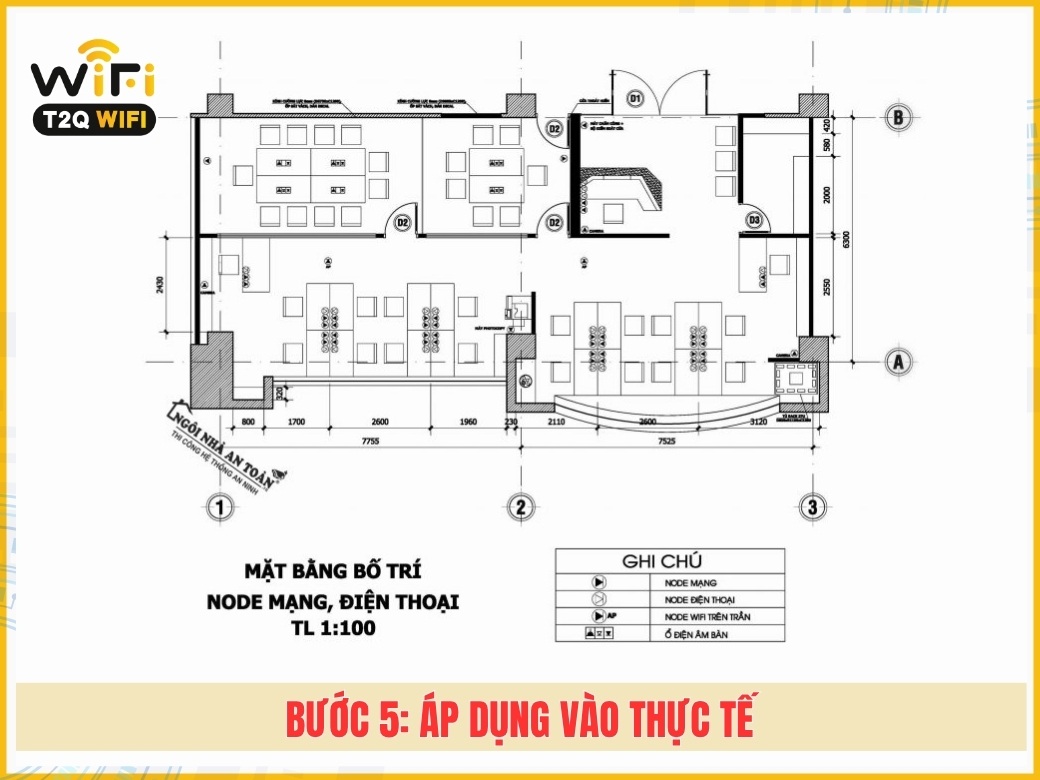

Bước 5: Áp dụng vào thực tế
Bước 5: Áp dụng vào thực tế
Thực hành trên bản vẽ thực tế: Lấy một bản vẽ điện nhẹ và thử đọc, phân tích để nắm chắc cách vận hành;
Ghi chú và học hỏi: Khi gặp khó khăn, hãy ghi chú lại, tìm hiểu thêm hoặc hỏi ý kiến từ kỹ sư chuyên môn để nâng cao kỹ năng.
Địa chỉ thiết kế thi công hệ thống điện nhẹ chuyên nghiệp tại TPHCM
Địa chỉ thiết kế thi công hệ thống điện nhẹ chuyên nghiệp tại TPHCM
T2QWIFI là đơn vị uy tín chuyên cung cấp giải pháp thiết kế và thi công hệ thống điện nhẹtại TPHCM. Với 12+ năm kinh nghiệm, chúng tôi mang đến các giải pháp toàn diện cho nhà ở, văn phòng, khách sạn, trung tâm thương mại và nhiều công trình khác.
Những lợi thế nổi bật của T2QWIFI:
Thiết kế và thi công hệ thống điện nhẹ chuẩn kỹ thuật, đảm bảo an toàn tuyệt đối;
Sử dụng thiết bị chính hãng 100%, chất lượng cao, vận hành ổn định;
Đội ngũ kỹ thuật viên có 12+ năm kinh nghiệm, thi công nhanh chóng và đúng tiến độ;
Tư vấn giải pháp tối ưu, phù hợp từng loại công trình và nhu cầu khách hàng;
Giá cả minh bạch, cạnh tranh, không phát sinh chi phí ngoài hợp đồng;
Hỗ trợ bảo trì, bảo hành lâu dài, phục vụ tất cả các quận huyện tại TPHCM.
Hy vọng qua nội dung trên, bạn đã hiểu rõ cách đọc bản vẽ điện nhẹ và áp dụng hiệu quả trong thực tế. Nếu cần tư vấn thiết kế bản vẽ hoặc thi công hệ thống điện nhẹ chuyên nghiệp, hãy liên hệT2QWIFIqua hotline: 0931 014 579 để nhận hỗ trợ chi tiết!
