Khi thi công hệ thống điện trong gia đình hay công trình dân dụng, khái niệm “tiếp địa điện nhẹ” luôn được nhắc đến như một yếu tố quan trọng để đảm bảo an toàn. Vậytiếp địa điện nhẹ là gì mà lại cần thiết trong các hệ thống kỹ thuật hiện đại? T2QWIFI sẽ giúp bạn hiểu rõ về tiếp địa điện nhẹ, các tiêu chuẩn áp dụng và nguyên tắc thiết kế đúng kỹ thuật. Cùng theo dõi nhé!

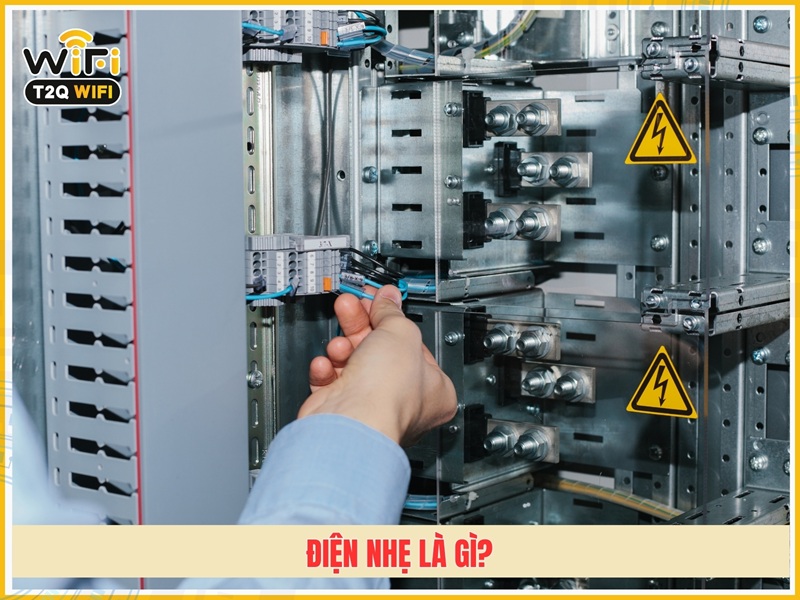

Điện nhẹ là gì?
Điện nhẹ (ELV – Extra Low Voltage) là các hệ thống điện vận hành ở ngưỡng điện áp an toàn, thông thường dưới 50V AC hoặc 120V DC. Đây là mức điện áp phù hợp cho các thiết bị công nghệ không cần tiêu thụ công suất lớn.
Các hệ thống điện nhẹ phổ biến trong công trình hiện đại:
Camera quan sát (CCTV) và thiết bị báo động an ninh;
Mạng máy tính (LAN), truyền thông điện thoại, kết nối Internet;
Hệ thống phát thanh, âm thanh, truyền hình nội bộ;
Hệ thống phòng cháy chữa cháy, cảnh báo khói và nhiệt;
Điều khiển tự động thông minh cho tòa nhà.

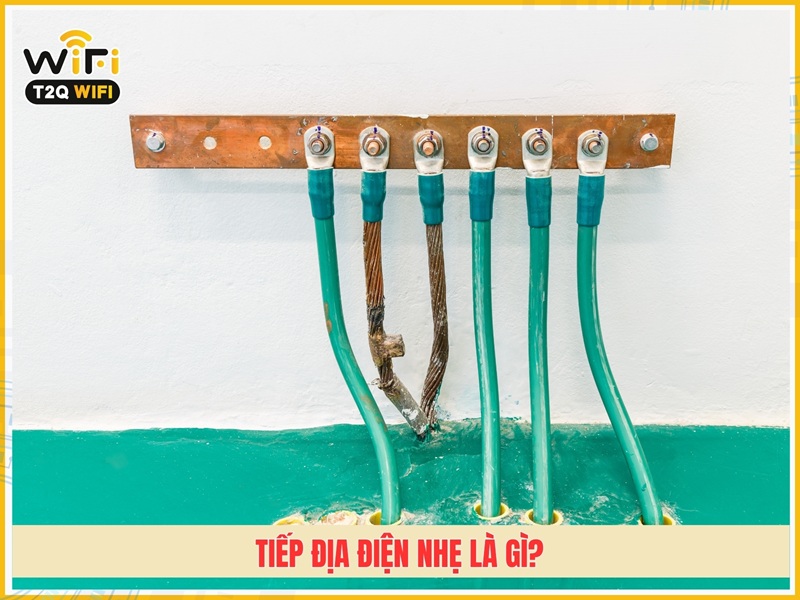

Tiếp địa điện nhẹ là gì?
Tiếp địa điện nhẹ là công tác nối đất cho các thiết bị thuộc hệ thống điện nhẹ, phục vụ nhiều mục đích:
Bảo vệ người dùng: Ngăn ngừa nguy cơ điện giật khi xảy ra rò rỉ điện từ thiết bị;
Bảo vệ thiết bị: Chống lại tác động của sét đánh và nhiễu điện từ có thể gây hư hỏng linh kiện;
Giảm nhiễu tín hiệu: Loại bỏ nhiễu trong quá trình truyền thông, đảm bảo chất lượng hoạt động ổn định của hệ thống.
Hệ thống tiếp địa điện nhẹ tạo ra một điểm chuẩn điện thế (thường là 0V) và cung cấp đường dẫn có trở kháng thấp để xả các dòng điện không mong muốn xuống đất. Điều này đặc biệt quan trọng với các thiết bị điện tử nhạy cảm như server, thiết bị mạng, camera IP, hệ thống âm thanh chuyên nghiệp.

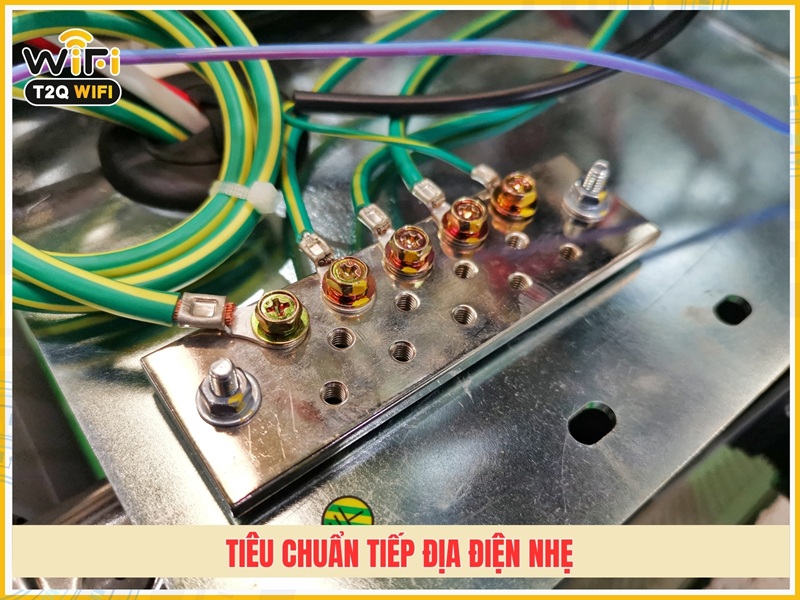

4 tiêu chuẩn tiếp địa điện nhẹ
Tiêu chuẩn tiếp địa cho hệ thống điện nhẹ rất quan trọng để bảo vệ thiết bị khỏi xung sét, nhiễu điện từ và đảm bảo an toàn vận hành lâu dài. Các tiêu chuẩn và nguyên tắc áp dụng:
TCVN 4756:1989: Quy phạm nối đất và nối không các thiết bị điện tại Việt Nam;
IEC 60364-5-54: Tiêu chuẩn quốc tế về hệ thống tiếp địa và nối đất bảo vệ cho thiết bị điện;
IEEE Std 142 (Green Book): Hướng dẫn chi tiết về thiết kế tiếp địa cho hệ thống điện, được áp dụng rộng rãi;
NFPA 70 (NEC): Bộ quy chuẩn điện quốc gia Hoa Kỳ, có phần riêng về tiếp địa cho hệ thống điện nhẹ.

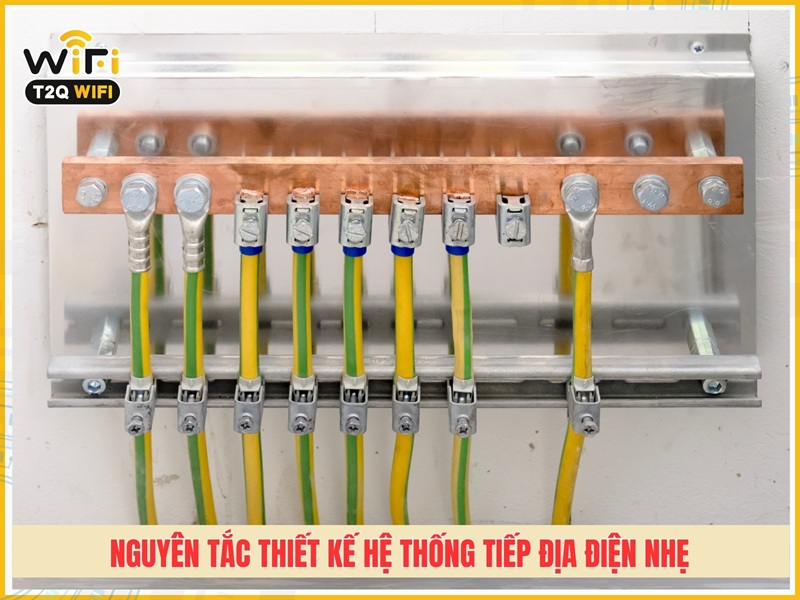

4 nguyên tắc thiết kế hệ thống tiếp địa điện nhẹ
Để hệ thống tiếp địa điện nhẹ vận hành ổn định, giảm nhiễu và bảo vệ tối đa cho các thiết bị, cần lưu ý những nguyên tắc thiết kế sau:
Thiết kế hệ thống tiếp địa tách biệt: Hệ thống tiếp địa dành cho điện nhẹ cần được bố trí riêng, không dùng chung với tiếp địa điện mạnh nhằm hạn chế nhiễu và ngăn xung áp cao truyền sang các thiết bị điện nhẹ;
Thực hiện liên kết đẳng thế tại một điểm: Tất cả các điểm tiếp địa của hệ thống điện nhẹ phải được gom về một điểm liên kết chung (equipotential bonding), thường đặt tại tủ tổng hoặc thanh đồng trung tâm, giúp tránh chênh lệch điện thế gây hư hại thiết bị;
Chọn dây tiếp địa đúng chuẩn: Dây nối đất nên sử dụng dây đồng trần hoặc dây đồng bọc cách điện, với tiết diện dao động từ 6mm² đến 25mm², tùy theo chiều dài tuyến và yêu cầu kỹ thuật của hệ thống;
Trang bị thanh cái tiếp địa tập trung: Các tủ rack, tủ mạng, trung tâm camera và các thiết bị điều khiển cần có busbar riêng để gom dây tiếp địa và dẫn xuống hệ thống tiếp địa chính, giúp toàn bộ thiết bị được nối đất đồng đều và an toàn.
