Sơ đồ hệ thống mạng cho tòa nhà nhiều tầng là bản vẽ thể hiện toàn bộ cấu trúc kết nối từ đường truyền ISP, Router, Switch đến các Access Point và thiết bị đầu cuối tại từng tầng. Nếu không có sơ đồ rõ ràng ngay từ đầu, việc thi công dễ gặp tình trạng chồng chéo đường dây, tín hiệu yếu hoặc khó khăn khi mở rộng về sau. Để giúp bạn nắm rõ cách thiết kế và triển khai hệ thống mạng cho tòa nhà, T2QWIFI sẽ chia sẻ chi tiết qua nội dung sau đây.

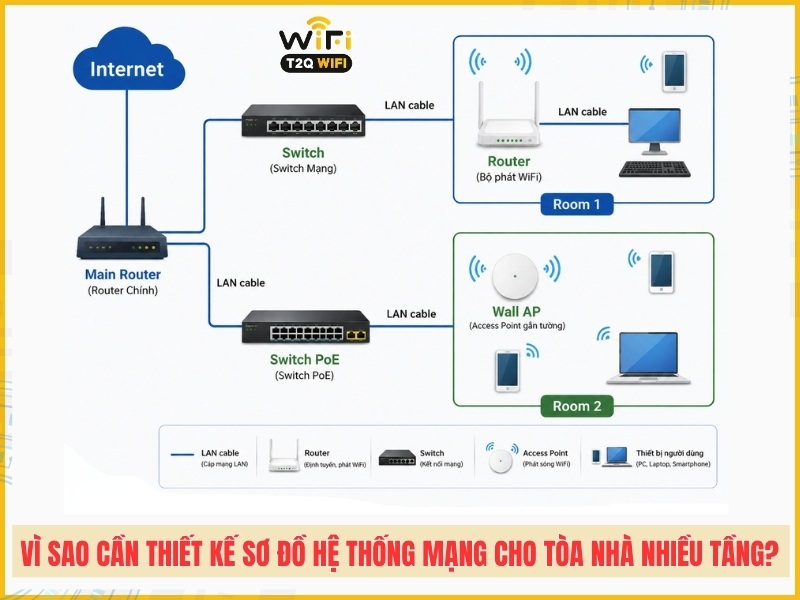

Vì sao cần thiết kế sơ đồ hệ thống mạng cho tòa nhà nhiều tầng?
Một sơ đồ hệ thống mạng được thiết kế bài bản sẽ giúp toàn bộ quá trình lắp đặt và vận hành diễn ra thuận lợi, giảm thiểu rủi ro phát sinh trong quá trình sử dụng. Cụ thể:
Quản lý và vận hành dễ dàng: Khi có sơ đồ mạng chi tiết, đội ngũ kỹ thuật có thể xác định nhanh vị trí từng thiết bị như Switch, Access Point, đường đi cáp mạng để xử lý sự cố hoặc bảo trì định kỳ mà không mất thời gian dò tìm;
Tăng cường bảo mật hệ thống: Sơ đồ giúp phân vùng mạng rõ ràng giữa các khu vực như văn phòng, sảnh chung, tầng kỹ thuật. Từ đó thiết lập tường lửa, mã hóa và phân quyền truy cập phù hợp cho từng phân vùng;
Tối ưu tốc độ truyền tải: Việc bố trí đúng vị trí Core Switch, Switch tầng và Access Point theo sơ đồ sẽ giúp tín hiệu phân phối đồng đều, hạn chế tình trạng nghẽn mạng hoặc chập chờn tại các tầng xa phòng máy chủ;
Thuận tiện mở rộng và nâng cấp: Khi tòa nhà cần bổ sung thêm tầng hoặc tăng số lượng thiết bị kết nối, sơ đồ có sẵn sẽ giúp kỹ thuật viên xác định ngay điểm kết nối mới mà không phải thiết kế lại từ đầu.
4 thành phần trong sơ đồ hệ thống mạng cho tòa nhà nhiều tầng

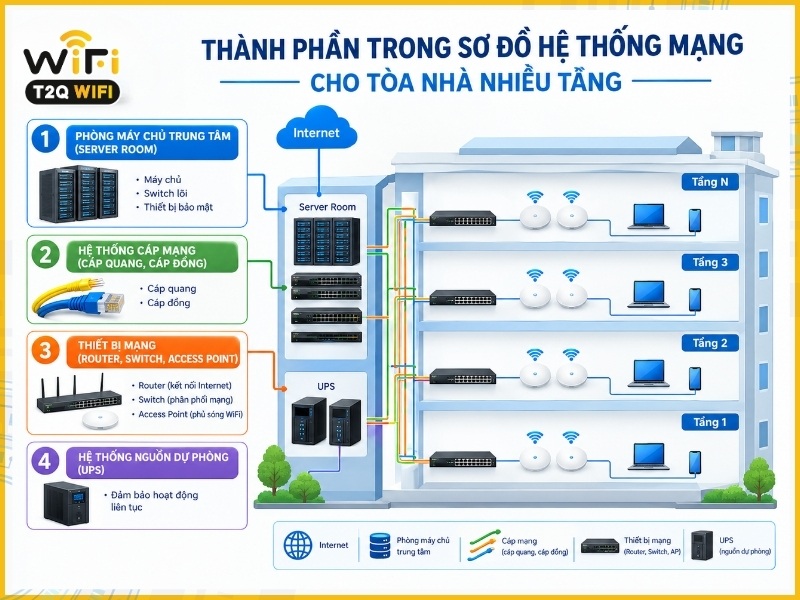

Sơ đồ hệ thống mạng cho tòa nhà nhiều tầng thường bao gồm 4 thành phần chính, mỗi thành phần đảm nhận một vai trò riêng biệt trong chuỗi truyền tải tín hiệu từ nguồn đến thiết bị đầu cuối.
Phòng máy chủ trung tâm (Server Room)
Phòng máy chủ là vị trí trung tâm điều khiển toàn bộ hệ thống mạng của tòa nhà. Tại đây sẽ đặt các thiết bị quan trọng như Core Switch, Router, Firewall, tủ Rack và hệ thống máy chủ. Phòng máy chủ thường được bố trí ở tầng trệt hoặc tầng kỹ thuật, đảm bảo nhiệt độ ổn định từ 18 đến 25 độ C và có hệ thống làm mát riêng biệt.
Hệ thống cáp mạng (cáp quang, cáp đồng)
Cáp mạng là đường truyền vật lý kết nối các thiết bị trong toàn bộ tòa nhà. Tùy vào khoảng cách và yêu cầu băng thông, hệ thống sẽ sử dụng hai loại cáp chính:
Cáp quang: Dùng cho đường trục chính kết nối giữa phòng máy chủ với các tủ Switch tầng, phù hợp khoảng cách truyền xa và tốc độ cao;
Cáp đồng (Cat5e, Cat6, Cat6a): Dùng cho kết nối từ Switch tầng đến các ổ cắm mạng, Access Point và thiết bị đầu cuối tại từng phòng.
Thiết bị mạng (Router, Switch, Access Point)
Đây là nhóm thiết bị đảm nhận chức năng phân phối, điều hướng và phát sóng tín hiệu mạng. Trong sơ đồ hệ thống mạng cho tòa nhà nhiều tầng, các thiết bị này được phân bổ như sau:
Router: Kết nối đường truyền internet từ nhà mạng (ISP) vào hệ thống nội bộ, thường đặt tại phòng máy chủ;
Core Switch: Thiết bị trung tâm phân phối tín hiệu đến Switch từng tầng, yêu cầu khả năng chịu tải cao;
Switch tầng: Đặt tại mỗi tầng hoặc mỗi khu vực, kết nối trực tiếp với các thiết bị đầu cuối và Access Point;
Access Point: Phát sóng wifi cho các khu vực cần truy cập không dây như sảnh, phòng họp, khu giải trí.
Hệ thống nguồn dự phòng (UPS)
UPS (bộ lưu điện) đảm bảo hệ thống mạng vẫn hoạt động liên tục khi xảy ra mất điện đột ngột. Thiết bị này thường được lắp đặt tại phòng máy chủ và các tủ Switch tầng để bảo vệ toàn bộ thiết bị mạng khỏi tình trạng mất điện hoặc điện áp không ổn định.

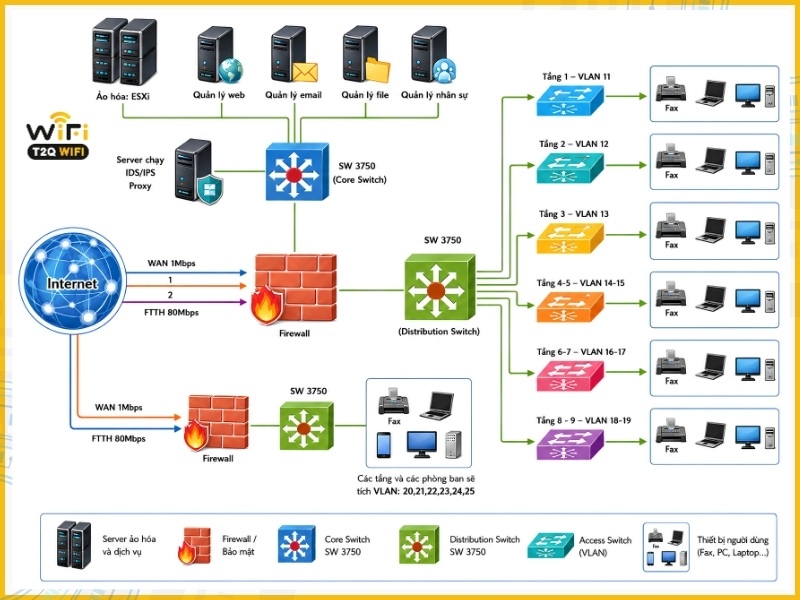

Sơ đồ mô hình hệ thống mạng cho tòa nhà nhiều tầng
Một sơ đồ hệ thống mạng chuẩn cho tòa nhà nhiều tầng sẽ được thiết kế theo mô hình phân tầng, đảm bảo tín hiệu truyền tải ổn định từ nguồn đến từng thiết bị đầu cuối.
Sơ đồ mô hình hệ thống mạng cho tòa nhà nhiều tầng
Lưu ý:Sơ đồ trên là mô hình tham khảo phổ biến. Tùy vào quy mô, số tầng và mục đích sử dụng cụ thể của tòa nhà, T2QWIFI sẽ thiết kế sơ đồ riêng phù hợp với từng công trình.
Các vị trí cần lắp đặt hệ thống mạng trong tòa nhà
Việc xác định đúng vị trí lắp đặt sẽ quyết định trực tiếp đến chất lượng tín hiệu và hiệu quả sử dụng mạng tại từng khu vực trong tòa nhà. Tùy thuộc vào diện tích, cấu trúc và mục đích sử dụng, các vị trí cần ưu tiên lắp đặt bao gồm:
Phòng máy chủ trung tâm: Nơi đặt toàn bộ thiết bị chính như Router, Core Switch, Firewall, tủ Rack và UPS;
Sảnh tòa nhà, khu vực lễ tân: Khu vực đông người qua lại cần phủ sóng wifi ổn định phục vụ khách hàng và nhân viên;
Văn phòng, phòng làm việc, phòng họp: Cần cả kết nối LAN có dây và wifi để đảm bảo tốc độ truy cập cho công việc;
Phòng chức năng, phòng quản lý tòa nhà: Phục vụ hệ thống camera giám sát, điện thoại IP và các phần mềm quản lý vận hành;
Khu vực thang máy, hành lang, khu giải trí: Bổ sung Access Point để phủ sóng wifi tại các vùng trống, tránh điểm chết tín hiệu.

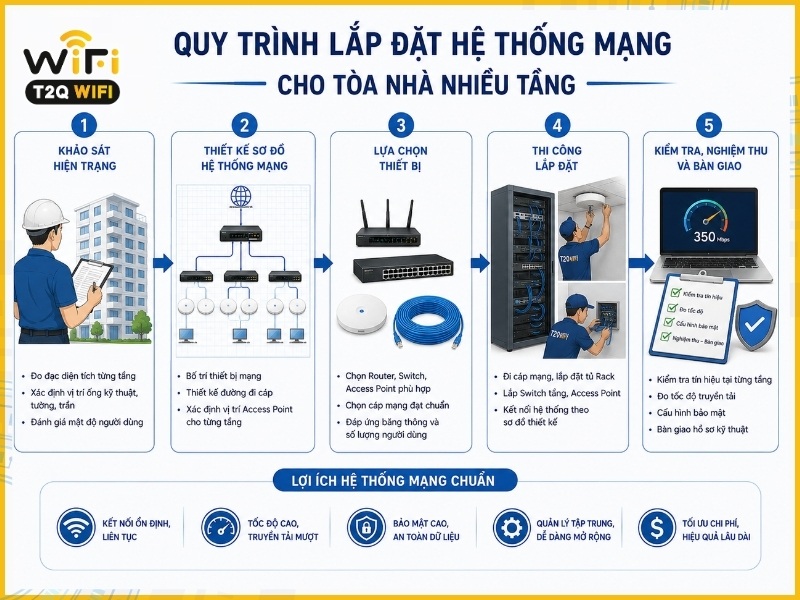

Quy trình 5 bước lắp đặt hệ thống mạng cho tòa nhà nhiều tầng
Quy trình lắp đặt hệ thống mạng cho tòa nhà nhiều tầng cần thực hiện tuần tự qua 5 bước để đảm bảo chất lượng và tiến độ thi công:
Khảo sát hiện trạng tòa nhà: Đo đạc diện tích từng tầng, xác định cấu trúc tường, trần, vị trí ống kỹ thuật và đánh giá mật độ người dùng tại mỗi khu vực.
Thiết kế sơ đồ hệ thống mạng: Dựa trên kết quả khảo sát, kỹ thuật viên sẽ thiết kế sơ đồ bố trí thiết bị, đường đi cáp mạng và vị trí Access Point cho từng tầng.
Lựa chọn thiết bị phù hợp: Chọn Router, Switch, Access Point và cáp mạng có khả năng chịu tải phù hợp với số lượng người dùng và băng thông yêu cầu.
Thi công lắp đặt theo sơ đồ: Đi cáp mạng, lắp đặt tủ Rack, gắn Switch tầng, Access Point và kết nối toàn bộ hệ thống theo đúng bản vẽ thiết kế.
Kiểm tra, nghiệm thu và bàn giao: Kiểm tra tín hiệu tại từng tầng, đo tốc độ truyền tải, cấu hình bảo mật và bàn giao cho chủ tòa nhà kèm hồ sơ kỹ thuật.

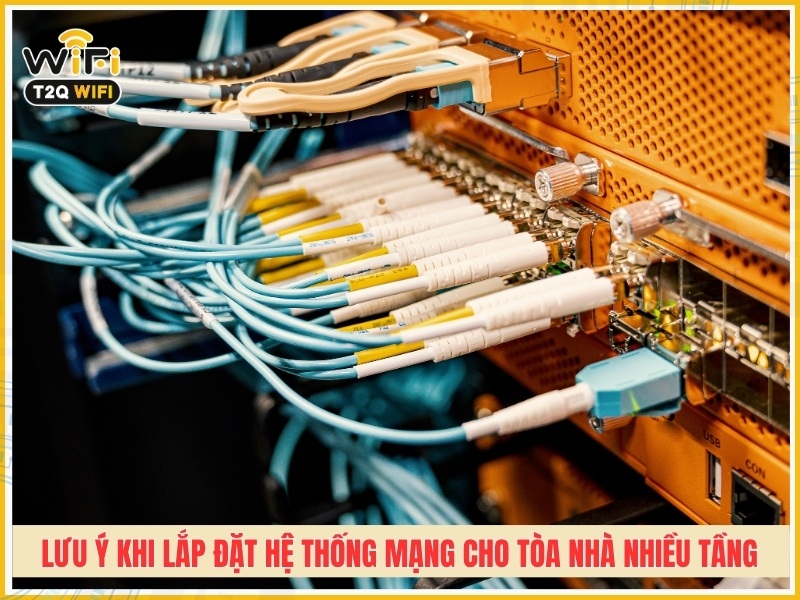

6 lưu ý quan trọng khi lắp đặt hệ thống mạng cho tòa nhà nhiều tầng
Trong quá trình triển khai hệ thống mạng, một số vấn đề kỹ thuật nếu không chú ý sẽ ảnh hưởng trực tiếp đến chất lượng tín hiệu và tuổi thọ thiết bị. Cụ thể:
Khảo sát kỹ hiện trạng trước khi thi công để xác định chính xác vật liệu, số lượng thiết bị và dự trù chi phí hợp lý;
Đi dây cáp mạng gọn gàng, có đánh dấu ký hiệu tại các đầu dây để thuận tiện cho việc bảo trì, sửa chữa hoặc mở rộng về sau;
Đặt thiết bị ở vị trí an toàn, tránh nơi ẩm ướt, nhiệt độ cao hoặc nơi dễ bị tác động vật lý gây hư hỏng;
Thiết lập bảo mật ngay từ đầu bằng cách phân vùng mạng, đặt mật khẩu mã hóa riêng cho từng khu vực và sử dụng Firewall để ngăn chặn truy cập trái phép;
Lựa chọn thiết bị có khả năng chịu tải phù hợp với số lượng người dùng thực tế, tránh tình trạng nghẽn mạng hoặc giật lag khi nhiều người truy cập cùng lúc;
Ưu tiên đơn vị thi công có kinh nghiệm, cam kết bảo hành và hỗ trợ kỹ thuật lâu dài sau lắp đặt như T2QWIFI. Liên hệ hotline: 0931 014 579.
Câu hỏi thường gặp
Hệ thống mạng LAN và wifi trong tòa nhà khác nhau như thế nào?
Mạng LAN kết nối có dây qua cáp đồng hoặc cáp quang, tốc độ ổn định và bảo mật cao. Mạng wifi kết nối không dây qua Access Point, linh hoạt nhưng tốc độ phụ thuộc vào khoảng cách và vật cản. Hệ thống mạng tòa nhà thường kết hợp cả hai.
Chi phí lắp đặt hệ thống mạng cho tòa nhà nhiều tầng phụ thuộc vào yếu tố nào?
Chi phí phụ thuộc vào số tầng, diện tích, số lượng điểm kết nối, chủng loại thiết bị và độ phức tạp của đường đi cáp mạng. Liên hệ T2QWIFI qua hotline: 0931 014 579 để nhận báo giá theo công trình thực tế.
Có nên tự lắp đặt hệ thống mạng cho tòa nhà hay không?
Tòa nhà từ 3 tầng trở lên không nên tự lắp đặt vì dễ gặp lỗi đi dây, bố trí thiết bị sai hoặc cấu hình bảo mật thiếu sót. Nên chọn đơn vị thi công chuyên nghiệp để đảm bảo hệ thống hoạt động ổn định.
Trên đây là toàn bộ thông tin về sơ đồ hệ thống mạng cho tòa nhà nhiều tầng từ cấu trúc, thành phần đến quy trình lắp đặt chi tiết. T2QWIFI sẵn sàng khảo sát, thiết kế và triển khai giải pháp mạng phù hợp cho tòa nhà của bạn. Liên hệ ngay qua hotline: 0931 014 579 để được tư vấn miễn phí.
